PILOUS CTR 1300 H
Ленточнопильный станок по дереву - гидравлическая пилорама

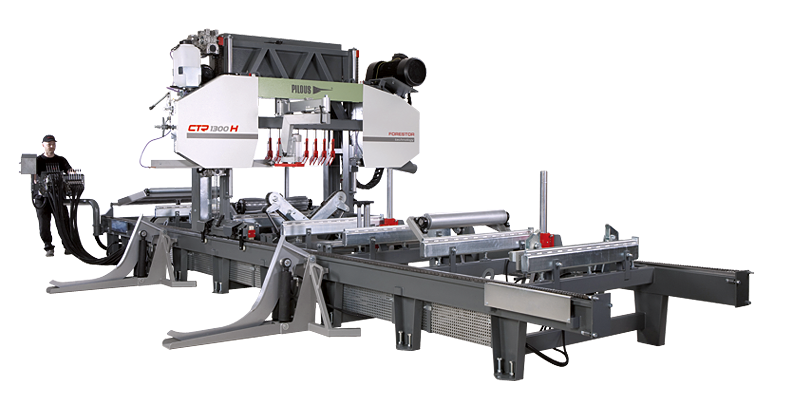

PILOUS CTR 1300 H - ленточнопильный станок по дереву - гидравлическая пилорама
PILOUS CTR 1300 H - ленточнопильный станок по дереву - гидравлическая пилорама.
- Перемещение пильной рамы – с помощью двигателя
- Установка высоты рамы – с помощью двигателя

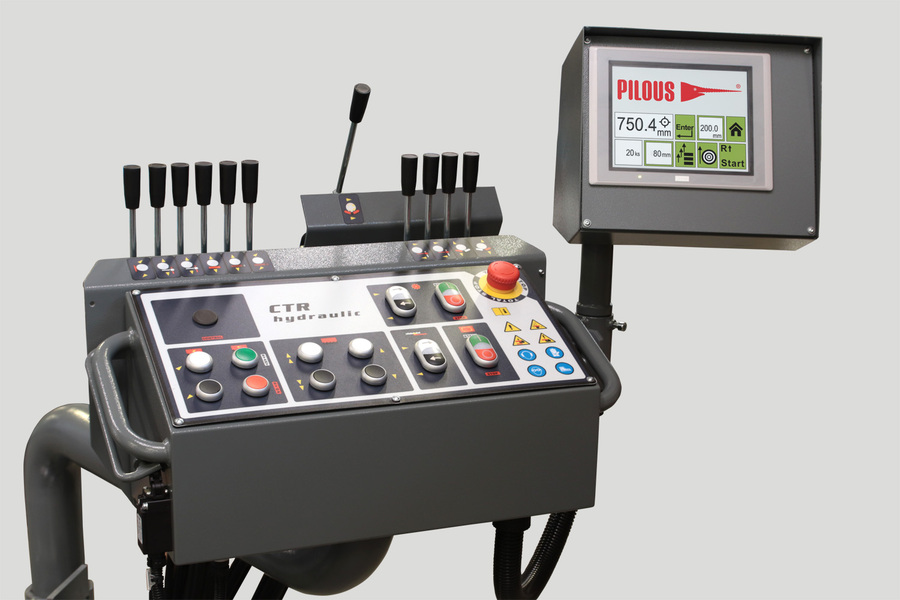

- Панель управления – стационарная
- Манипуляции с бревном – гидравлически
В ленточнопильном станке CTR 1300 H используется технология, стандартная для ленточных пил больших размеров. Основу составляют бомбированные колеса, катаные пильные полотна 60 мм, жесткие - скользящие направляющие пильного полотна, компенсатор давления, изменение способа охлаждения и связанное с этим оборудование, скребки и очистители пильного полотна. Эта технология идеально сочетается со стеллитовыми пильными полотнами, которые в настоящее время благодаря их высокой режущей способности постепенно вытесняют с рынка в этом сегменте обычные ленточные пилы. Более широкое стеллитовое пильное полотно в сочетании с мощным двигателем обеспечивает более высокую скорость резки и тем самым более высокую производительность станка. Эта комбинация позволила создать в данной категории высокопроизводительную машину с непревзойденной ценой. Для облегчения управления процессом отмеривания пиломатериалов в стандартной комплектации используется программируемый сенсорный дисплей.
Большие и прочные подвижные мосты пильной рамы в сочетании с массивным гидравлическим оборудованием позволяют работать с тяжелыми стволами поперечного сечения до 1,3 м, в том числе, и с экзотической древесиной. Прочная пильная рама оснащена большими рабочими колесами.
Исключительно прочная конструкция станка и высокопроизводительное гидравлическое оборудование позволяют эксплуатировать его даже в условия круглосуточной работы. Множество гидравлических опций позволяют с легкостью обрабатывать даже очень тяжелые бревна, значительно увеличивая производительность станка и экономя затраты на рабочую силу.
В базовой комплектации станка установлены следующие гидравлические опции:
• Прижим бревна- 2 шт
• Угловой упор- 3 шт
• Выдвижной упор-кантователь- 1 шт
• Выравниватель конусости бревна- 1 шт
• Выравниватель конусости бревна с подачей- 1 шт
Благодаря уникальной модульной конструкции оборудования серии CTR станки оснащены большим количеством точек, подготовленных под установку дополнительного гидравлического оборудования. Что позволяет размещать его в разных вариациях с учетом всей длины реза и специфики обрабатываемого материала. Широкий, исключительно прочный подвижный мост пильной рамы и надежные ходовые секции, обеспечивают бесперебойную работу в процессе распила, даже на высокоскоростных режимах работы. Профессиональное исполнение основных узлов, таких как рабочие шкивы с системой их установки, конструкция пильной рамы, энергообеспечения, система подачи и др. обеспечивают максимально долгий срок службы и высокую точность станка даже в самых жестких условиях эксплуатации.
Имеется возможность плавной регулировки скорости подачи пильной рамы в зоне резания и обратно, а также настройка вертикального положения пильной рамы. Скорость перемещения рамы отображается на цифровом дисплее. Центральная панель управления стационарна и расположена на основной ходовой секции. Это позволяет легко управлять всеми гидравлическими опциями с одной точки.

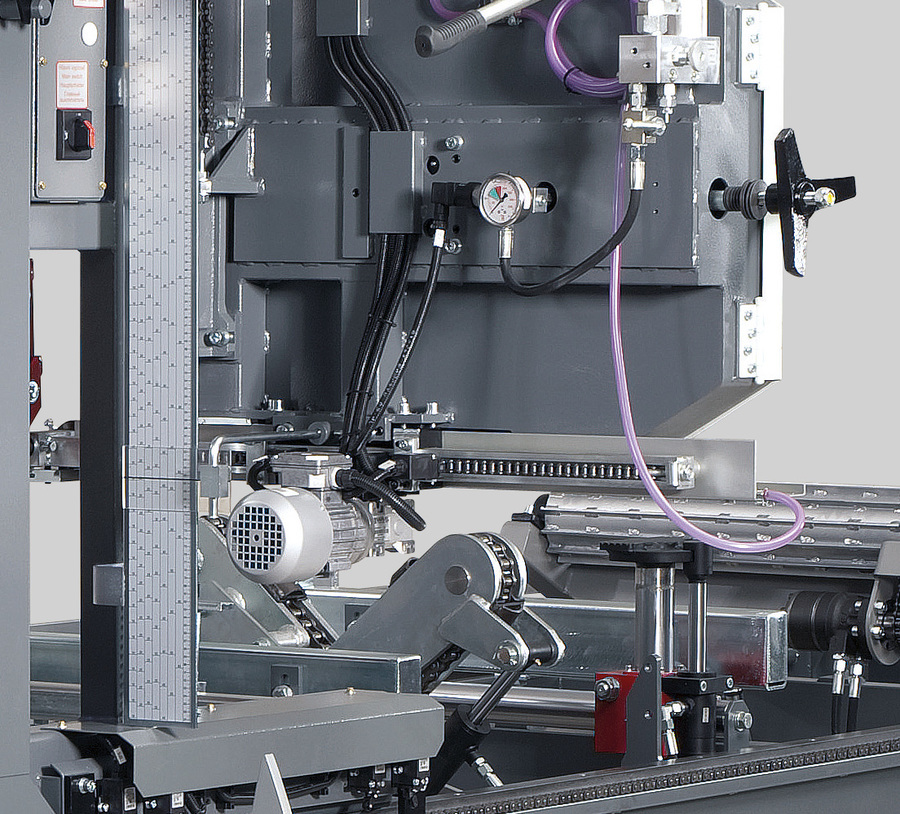

Подача в зоне резания и обратно приводится электроприводом с червячным редуктором, управляемым частотным преобразователем. Синхронизированный с обеих сторон управляемый подвижный мост пильной рамы гарантирует максимальную стабильность резки. Скорость перемещения пильной рамы регулируется ручкой потенциометра, расположенной на панели управления. Концевые выключатели обеспечивают автоматическое замедление и остановку в крайних положениях.

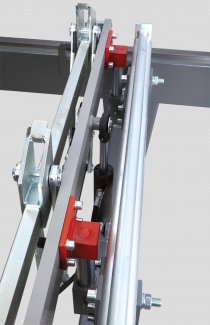

Массивная пильная рама установлена на регулируемых жестких хромированных колоннах (для движения вверх и вниз), которые обеспечивают абсолютную точность и практически неограниченный срок службы, если станок регулярно смазывается. Вертикальное перемещение пильной рамы обеспечивается синхронной двухсторонней цепной передачей с приводом от электродвигателя с червячным редуктором. Движение регулируется с центральной панели управления и имеет две скорости – быстрая и медленная подача для точного позиционирования рамы. Эта система может быть дополнена оборудованием с электронной системой измерения, которая автоматически перемещает раму в заданное положение.
Пильная рама оснащена рабочими шкивами, выполненными из высококачественного серого чугуна, которые точно сбалансированы, чтобы избежать вибрации. Прочно смонтированные рабочие шкивы приводятся в действие через приводной ремень с помощью электродвигателя, также специально сбалансированного против вибрации. Система натяжения ведомого шкива перемещается в жесткой чугунной направляющей с возможностью регулировки усилия натяжения ленточной пилы, что позволяет произвести высокоточную настройку полотна, исключив возможные люфты и обеспечив свободный ход шкива даже в условиях длительной эксплуатации. Для обеспечения оптимального натяжения ленточной пилы станок оснащен гидравлической системой натяжения.
Основание станка образовано крайне прочными и стабильными ходовыми секциями с двумя регулируемыми стальными направляющими перемещения подвижного моста. Секции обладают достаточными размерами для заявленных максимальных размеров обрабатываемых бревен и рассчитаны даже на крайне жесткие условия эксплуатации. Длина пропила практически не ограничена для всех типов пиломатериала, в зависимости от количества установленных ходовых секций.
Конструкция серии CTR отражает самые современные тенденции в области ленточной пилорамы с учетом максимальной точности и длительного срока службы при минимальных затратах.
Станки сконструированы как оригинальная модульная система, что позволяет без проблем заменять и регулировать все основные части и детали. Это позволяет сокращать затраты на техническое обслуживание, время обслуживания и минимизировать производственные потери.
Все изображения показаны только для иллюстрации. Фактический продукт может отличаться из-за улучшения продукта.
- Максимальный диаметр бревна:
1300 мм - Максимальное раскрытие направляющих головок:
1000 мм - Максимальная высота пропила:
1080 мм - Минимальная высота пропила:
30 мм - Максимальная длина бревна (в стандартной комплектации):
6,6 м - Макс. толщина распила:
365 мм - Минимальная длина бревна:
2,4 м - Размеры ленточной пилы:
6500 x 60 x 1,0 - 1,1 mm - Мощность привода горизонтальной подачи рамы:
3 кВт - Мощность привода вертикальной подачи рамы:
0,75 кВт - Мощность привода ленточной пилы:
22 (30) кВт - Мощность привода гидростанции:
7,5 кВт - Гидравлическое масло/ гидравлическая жидкость (hydraulic oil):
ISO 6743/4-HM, DIN 51 524 Teil 2-HLP - Вес (в стандартной комплектации):
3600 кг - Вес (доп.секция):
670 кг - Длина дополнительной ходовой секции:
4 м - Minimální hodnota hlavního jističe:
hlavní motor 22 kW - 63 Amper
| ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ | |
 | Секция удлиняющая 4м В базовом исполнении: 1 угловой кронштейн Удлинняющая секция оснащена множеством точек для установки гидравлического оборудования. Это позволяет настроить станок непосредственно под нужную заготовку. |
 | Дебаркер 1300 H Дисковая пила с режущими кромками из твердого сплава предназначена для удаления грязи в местах, где ленточное полотно врезается в бревно.Это позволяет увеличить срок эксплуатации ленточного полотна. |
 | Амперметр Шкала амперметра показывает нагрузку на привод ленточного полотна во время резки. Он предназначен для упрощения выбора скорости подачи и помогает определить износ полотна. Своевременная замена ленточного полотна увеличивает срок службы и улучшает качество резки. |
 | Лазер Лазерное наведение является очень практичным помощником для осевого выравнивания бревна перед фактической распиловкой. Будущая точка реза показывает линию, копирующую траекторию движения пильного диска. |
 | Рычаг для загрузки брёвен Упрощает загрузку брёвен на раму |
 | Ручной смазочный пистолет Пистолет для регулярного технического обслуживания станка в соответствии с планом смазки. Металлический пистолет для 400 г картриджа,оснащенный гибкой трубкой под давлением. |
 | Смазка LV 2-3 Картридж 400гр. со смазкой для заправки ручным смазочным пистолетом |
 | Исполнение "АРКТИКА" Станок в данном исполнении адаптирован для работы при очень низких рабочих температурах, достигающих до –40 ° C. Щит управления машиной, панель управления и цифровое измерение (LG 100, LG Automat) оснащены нагревательными элементами. Нагрев контролируется термостатом. Морозостойкая смазка. Ленточные пилы CTR 800 H, 950 H, 1000 H и 1300 H используют морозостойкое гидравлическое масло. |
| HYDRAULICKÉ PŘÍSLUŠENSTVÍ | |
 | Гидравлическое устройство поворота бревна |
 | Рычаг дополнительный Дополнительный рычаг для загрузки брёвен CTR 1300 |
 | |
 | Цепное устройство для переворота бревна |
 | |
 | |
 | |
 | Устройство подачи 1300 |
